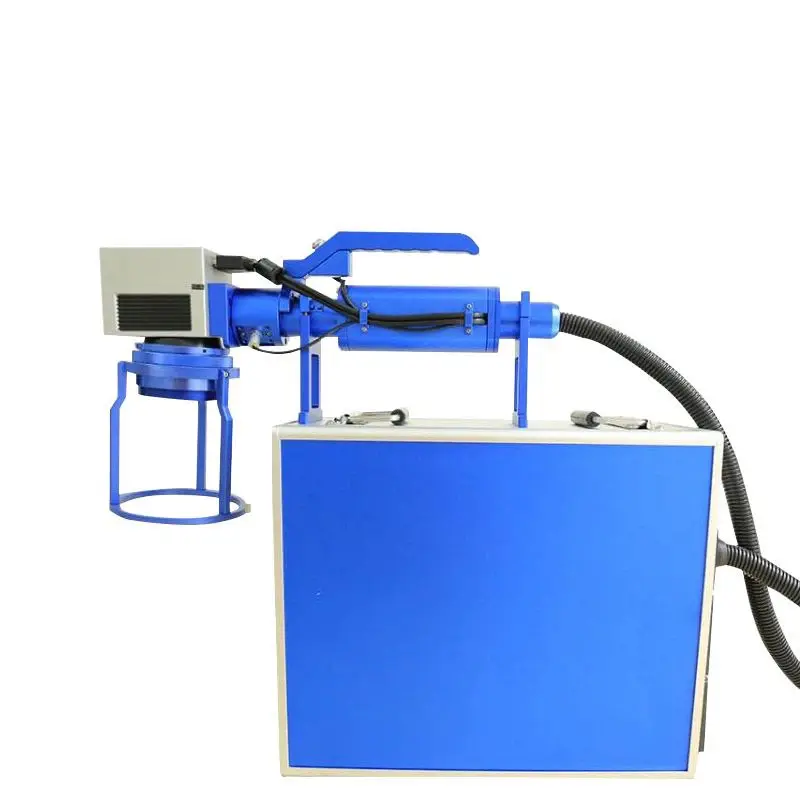

Quanto è accurata una macchina per marcatura laser?

Comprensione della precisione della macchina per marcatura laser: metriche chiave e definizioni

Precisione geometrica: linearità, nitidezza dei bordi e ripetibilità dimensionale

Quando si parla di macchine per la marcatura laser, l'accuratezza geometrica indica fondamentalmente quanto bene riescono a riprodurre i disegni che vogliamo realizzare. La linearità è un altro fattore importante, che valuta quanto le linee rimangono dritte durante i processi di marcatura, aspetto cruciale per elementi come codici a barre o segni di allineamento che devono essere perfettamente allineati. La nitidezza dei bordi riguarda quanto appaiono puliti i contorni dopo la marcatura, e i sistemi di alta qualità possono mantenere una tolleranza di sfocatura di circa 0,01 mm o inferiore. La maggior parte delle applicazioni industriali richiede una ripetibilità dimensionale entro ± 0,005 mm secondo standard come ISO 1101 del 2022, garantendo che le caratteristiche mantengano dimensioni costanti su tutti i pezzi marcati. Gli operatori tecnici di solito verificano queste specifiche eseguendo test con modelli standard a griglia. Se una qualsiasi misurazione supera il limite di 0,015 mm, è necessario regolare nuovamente le impostazioni dell'apparecchiatura.

Fedeltà delle caratteristiche rispetto alla risoluzione: distinguere la precisione misurabile (ad es. 0,003 mm) dalla chiarezza percepita

La risoluzione indica quanto piccola può essere una caratteristica che riusciamo effettivamente a marcare, come quei minuscoli punti da 0,003 mm. La fedeltà invece ci dice se tale caratteristica rimane visibile una volta marcata sulla superficie. A volte i sistemi possono tecnicamente rilevare dettagli di 10 micron ma finiscono comunque per perdere chiarezza a causa di problemi come la bruciatura del materiale, difetti delle lenti o dispersione del calore. Questo accade spesso quando si lavora con materiali metallici in particolare. I marcatori tendono ad allargarsi rispetto alle dimensioni progettate digitalmente originariamente, espandendosi dal 5% all'8%. Esistono alcune differenze importanti tra questi concetti che vale la pena sottolineare:

• Precisione misurabile : Verificata mediante target di calibrazione su scala micrometrica
• Chiarezza percepita : Dipendente dal contrasto; l'acciaio inossidabile, ad esempio, richiede una differenza in scala di grigi ≥30% per una leggibilità affidabile
  Le interazioni tra materiali determinano la divergenza nel mondo reale: i laser UV sui polimeri spesso offrono una maggiore fedeltà rispetto ai laser al CO₂, nonostante specifiche di risoluzione comparabili, come indicato nel Journal of Laser Applications (2023).

Fattori ottici che definiscono la precisione delle macchine per marcatura laser

Qualità del fascio (M²), dimensione del punto e stabilità del fuoco: come le ottiche influenzano la consistenza della marcatura

La qualità di un fascio laser, misurata utilizzando ciò che è chiamato fattore M quadro, ci indica fondamentalmente quanto bene possiamo focalizzare quel fascio. Quando il valore di M² scende al di sotto di 1,3, accade qualcosa di interessante. Otteniamo punti estremamente piccoli, a volte piccoli come 0,003 mm, il che fa risaltare molto meglio tutti quei dettagli fini nel nostro lavoro. Ora parliamo di come mantenere stabilità durante la messa a fuoco. Gli effetti di lente termica nei componenti ottici possono effettivamente spostare il punto focale anche di oltre 50 micrometri. Questo tipo di deriva compromette seriamente risultati di marcatura costanti. Per la maggior parte delle applicazioni, mantenere il fuoco entro ±5 micrometri dà ottimi risultati. Questo controllo stretto aiuta a mantenere una distribuzione uniforme dell'energia, sia che si lavori su metalli lucidi sia su plastica delicata. Senza una stabilità adeguata del fuoco, le linee risultano irregolari e le profondità variano in modo imprevedibile su materiali diversi.

Vincoli di profondità di campo e deriva del fuoco su superfici non piane

Quando si lavora con superfici curve o angolate, la profondità di campo (DOF) è fondamentale. Le lenti f-theta standard che utilizziamo normalmente funzionano bene, ma restano a fuoco soltanto per circa 2-5 millimetri. Oltre questo punto ottimale, i punti laser diventano molto più grandi su componenti come quelli aerospaziali con contorni complessi. Anche un piccolo inclinazione peggiora ulteriormente la situazione. Un angolo minimo come 5 gradi sposta il punto di messa a fuoco dell'obiettivo di circa 0,1 mm, riducendo la densità di potenza dal 30% fino anche al 70%. Per questo motivo molti produttori si affidano ormai a sistemi dinamici di autofocus per applicazioni come impianti medici cilindrici o utensili con texture particolari. Questi sistemi regolano costantemente l'asse Z durante il funzionamento, mantenendo una precisione critica a livello di micron che le tradizionali configurazioni ottiche fisse semplicemente non possono garantire.

Contributi dei sistemi meccanico e di controllo alla precisione delle macchine per marcatura laser

Prestazioni del galvanometro: risoluzione angolare, risposta del servomeccanismo ed effetti di deriva termica

La precisione del marchio laser dipende molto dai galvanometri, che operano in base a tre fattori principali che lavorano insieme. La risoluzione angolare di solito è inferiore a 10 microradiani, consentendo un posizionamento estremamente preciso quando si creano caratteristiche dettagliate o modelli complessi. La velocità con cui i servomotori rispondono determina la velocità con cui gli specchi possono muoversi. Se c'è un ritardo superiore a 0,1 millisecondi, comincia a comparire come distorsioni notevoli, specialmente quando si fanno marchi veloci. La deriva termica è un'altra grande preoccupazione nel tempo. Senza controlli adeguati, i sistemi potrebbero derivare fino a 25 micrometri dopo aver funzionato senza sosta per mezz'ora. Gli attuali galvanometri avanzati combattono contro questi problemi attraverso regolazioni di temperatura in tempo reale e sistemi di feedback a circuito chiuso. Questi miglioramenti aiutano a mantenere l'accuratezza della posizione entro più o meno 5 micrometri anche durante operazioni prolungate.

Integrazione del controllo del movimento: allineamento, distorsione dell'obiettivo e manutenzione della taratura

Ottenere risultati precisi non dipende solo dall'avere componenti di qualità; è essenziale anche che tutti gli elementi funzionino correttamente in sinergia. Anche un piccolo errore di allineamento ottico può spostare il punto focale di oltre 50 micron, alterando la posizione dei marcature e la loro profondità nei materiali. Le lenti F-theta tendono a creare distorsioni ai margini dell'immagine proiettata, talvolta fino allo 0,1%, a seconda delle specifiche di configurazione. Per questo motivo, sono necessarie correzioni software per mantenere le forme geometriche accurate. La calibrazione regolare è molto importante, poiché i sistemi non mantenuti perdono precisione tra lo 0,5% e il 2% ogni mese a causa dell'usura normale e dei cambiamenti di temperatura o umidità. L'attrezzatura più avanzata oggi dispone di controlli integrati che monitorano costantemente le prestazioni delle lenti e la posizione degli specchi. Se le misure iniziano a discostarsi oltre i dieci micron positivi o negativi, questi sistemi intelligenti avviano automaticamente una nuova calibrazione senza necessità di intervento manuale.

Variabilità della Precisione nel Mondo Reale: Materiale, Parametri e Fattori Ambientali

Le macchine che dichiarano una precisione di 0,003 mm nei test di laboratorio in genere raggiungono circa da 0,015 a 0,03 mm quando sono effettivamente utilizzate negli stabilimenti produttivi. Anche i materiali su cui si lavora hanno un'importanza notevole. Prendete ad esempio l'alluminio riflettente rispetto alla plastica ABS opaca; questi materiali gestiscono l'energia laser in modo completamente diverso, generando differenze di circa ±0,01 mm anche quando tutti gli altri parametri rimangono costanti. Poi ci sono le impostazioni del processo stesso. Una potenza eccessiva scioglie i dettagli più delicati delle parti in acrilico, mentre se la velocità di scansione è troppo lenta, si creano zone alterate termicamente che deformano i bordi dei componenti in titanio. Le condizioni ambientali introducono ulteriori complicazioni. Variazioni di temperatura superiori ai 2 gradi Celsius provocano problemi legati alla distorsione termica delle lenti. Quando l'umidità supera il 55% di umidità relativa, si forma umidità sulle superfici, diffondendo il fascio laser. Anche le vibrazioni provenienti da macchinari vicini possono alterare il sistema di posizionamento di 5-10 micron. Tutti questi fattori combinati spiegano perché le specifiche prestazionali reali devono tenere conto delle condizioni operative effettive, piuttosto che basarsi soltanto sui risultati ottenuti in ambienti di laboratorio controllati.

Domande frequenti

Cos'è l'accuratezza geometrica nelle macchine per marcatura laser?

L'accuratezza geometrica si riferisce alla capacità delle macchine per marcatura laser di riprodurre fedelmente i disegni, concentrandosi sulla linearità, sulla nitidezza dei bordi e sulla ripetibilità dimensionale.

Come influiscono la qualità del fascio e la stabilità del fuoco sulla coerenza della marcatura?

La qualità del fascio, misurata dal fattore M al quadrato, e la stabilità del fuoco determinano quanto bene il laser riesce a mantenere marcature precise e costanti, con gli spostamenti del fuoco che influiscono sulla distribuzione dell'energia e sulla precisione della marcatura.

Perché è importante la calibrazione regolare per le macchine per marcatura laser?

La calibrazione regolare aiuta a mantenere l'accuratezza correggendo errori di allineamento ottico, distorsioni delle lenti e compensando i cambiamenti dovuti all'usura e ai fattori ambientali.
